El control geométrico en las obras de construcción

Referencia oficial: CODIA.

Qué se controla exactamente durante la obra

El control geométrico no es una revisión al final: es una serie de verificaciones a lo largo de la ejecución, cada una en el momento en que todavía se puede corregir barato.

1. Antes de excavar — posición de los ejes y cotas de referencia.
2. Antes de vaciar cimientos — verificación de escuadras, diagonales y niveles. Es el punto de no retorno más importante.
3. Durante el levantamiento de estructura — verticalidad de columnas y cotas de losa por nivel.
4. Al cerrar cada nivel — comprobación de que el error no se está acumulando hacia arriba.
5. Al terminar — levantamiento as-built de lo realmente construido, que es lo que después sirve para operar y mantener el edificio.

Por qué el error se acumula

Una estructura se construye por capas, y cada capa se apoya en la anterior. Si el primer nivel quedó con dos centímetros de desviación, el segundo arranca desde ahí. En un edificio de seis plantas, una desviación pequeña y sistemática al inicio se convierte en un problema visible arriba: puertas que no cierran, fachadas que no alinean, elementos prefabricados que no encajan.

Por eso el control se hace por niveles y no al final. Detectar la desviación en la planta baja cuesta una jornada de trabajo. Detectarla en la sexta cuesta rehacer.

Qué informe debe exigir

Un informe de control geométrico útil incluye: los puntos verificados con sus coordenadas, la desviación medida en cada uno, la tolerancia aplicable y una conclusión explícita de si se está dentro o fuera. Si el informe solo dice «se verificó y está conforme» sin números, no es un informe, es una opinión firmada.

Ese registro además le sirve legalmente: ante una reclamación posterior, es la prueba de que la obra se ejecutó dentro de tolerancia.

Control topográfico en obra: qué es y en qué se diferencia

Los términos se usan casi indistintamente, pero en la práctica describen dos momentos distintos del mismo trabajo.

El control topográfico es el seguimiento continuo durante la ejecución: se replantean los elementos conforme se van construyendo y se verifica sobre la marcha. Es lo que se hace semana a semana mientras la obra avanza.

El control geométrico es la comprobación de que lo construido cumple la geometría del proyecto dentro de una tolerancia. Es una verificación con criterio de aceptación, no un acompañamiento.

Una obra puede tener control topográfico continuo y aun así no pasar un control geométrico, si nadie fijó tolerancias ni comprobó contra ellas.

Qué equipo se usa en cada caso

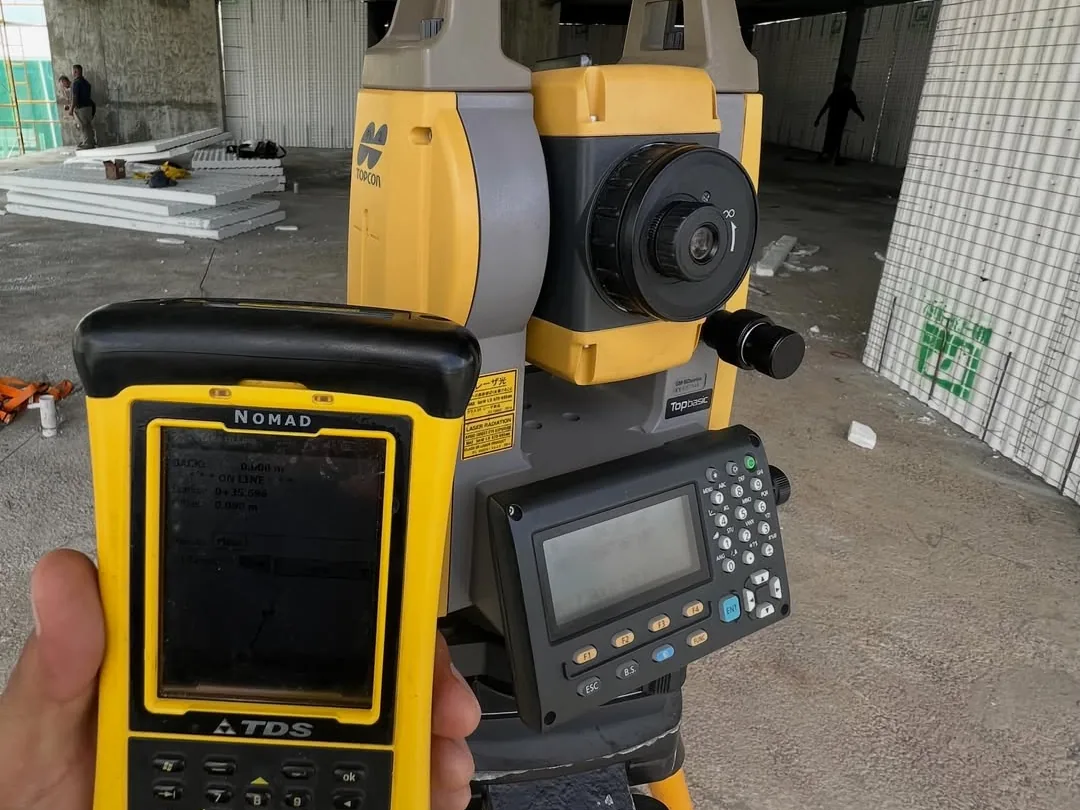

• Estación total para el replanteo estructural y la verificación de verticalidad. Es la herramienta del control geométrico fino: donde hacen falta milímetros, no centímetros.
• GNSS para amarrar la obra a coordenadas reales y para replanteo en superficies grandes, como urbanizaciones o viales.
• Nivel óptico o digital para cotas y control de asentamientos.
• Dron para volúmenes de movimiento de tierra y seguimiento del avance general, no para precisión estructural.

Quien le ofrezca hacer todo el control de una obra con un solo equipo, o no ha entendido el encargo o va a entregar menos de lo que hace falta.

Cada cuánto conviene controlar

La respuesta corta es: en cada punto donde corregir todavía sea barato.

En una vivienda unifamiliar suele bastar con el replanteo inicial, la verificación antes de vaciar cimientos y el as-built final. En una estructura de varios niveles, el control por planta no es un lujo: es lo que impide que una desviación de dos centímetros en la planta baja se convierta en un problema visible en la sexta.

En obras con elementos prefabricados el criterio cambia por completo. Ahí las piezas llegan cortadas de fábrica y no perdonan: hay que verificar antes de que lleguen, porque después la corrección es en la pieza, no en el replanteo.
