Topografía con GNSS en República Dominicana

Beneficios y usos habituales

• Precisión centimétrica en tiempo real (RTK): rápida captura de puntos para levantamientos y replanteos.
• Eficiencia operativa: menos ocupación por punto, mayor productividad y cobertura diaria.
• Consistencia geodésica: trabajo en UTM WGS84 Zona 19N con trazabilidad.
• Versatilidad: apto para lotes urbanos/rurales, vialidad, drenajes, urbanismo, GCP para dron y control de obra.
• Integración CAD/GIS: entrega directa a Civil 3D, QGIS/ArcGIS, WebODM y flujos BIM/GIS.

¿Cómo funciona? Base–rover, NTRIP y CORS

Para lograr precisión centimétrica con topografía con GNSS se emplean correcciones diferenciales:

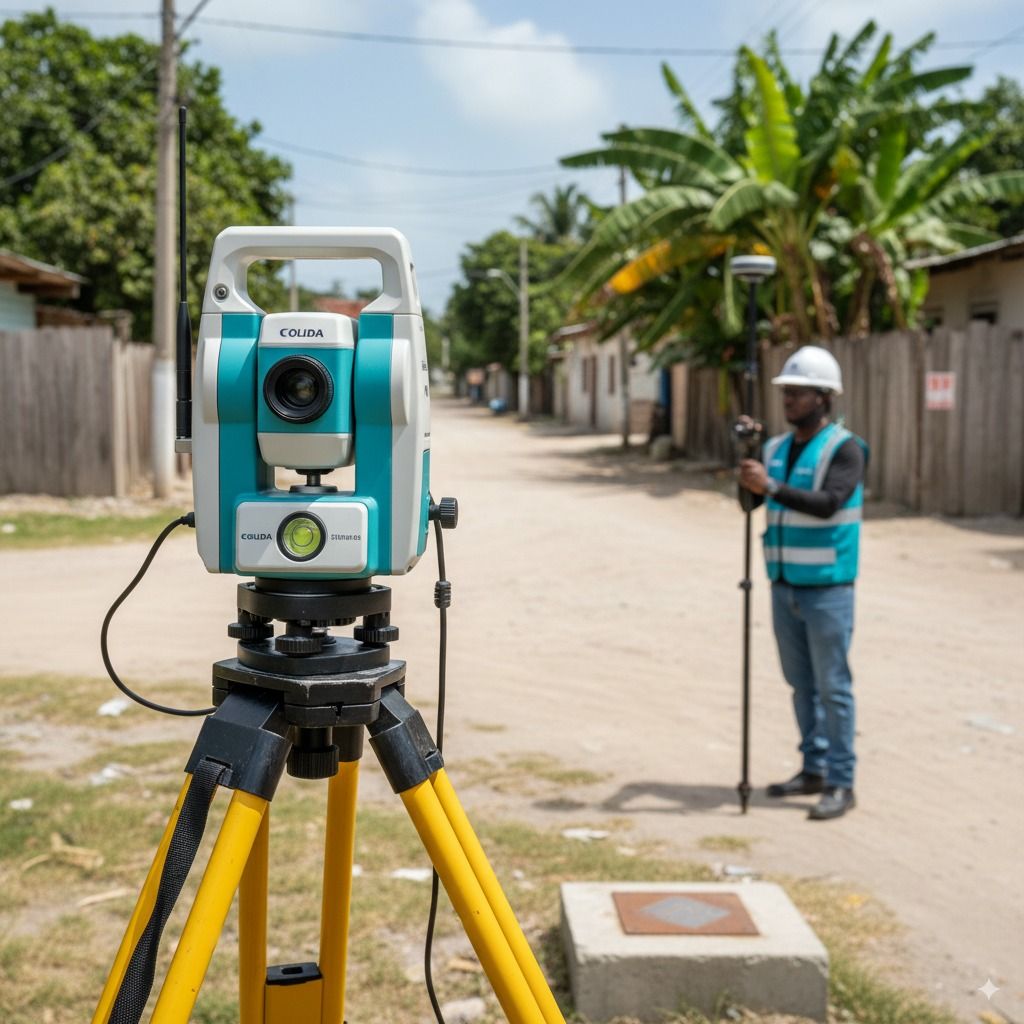

• Base–rover local: una antena base se fija sobre punto conocido o posprocesado (PPK) y transmite correcciones al rover vía radio o internet.

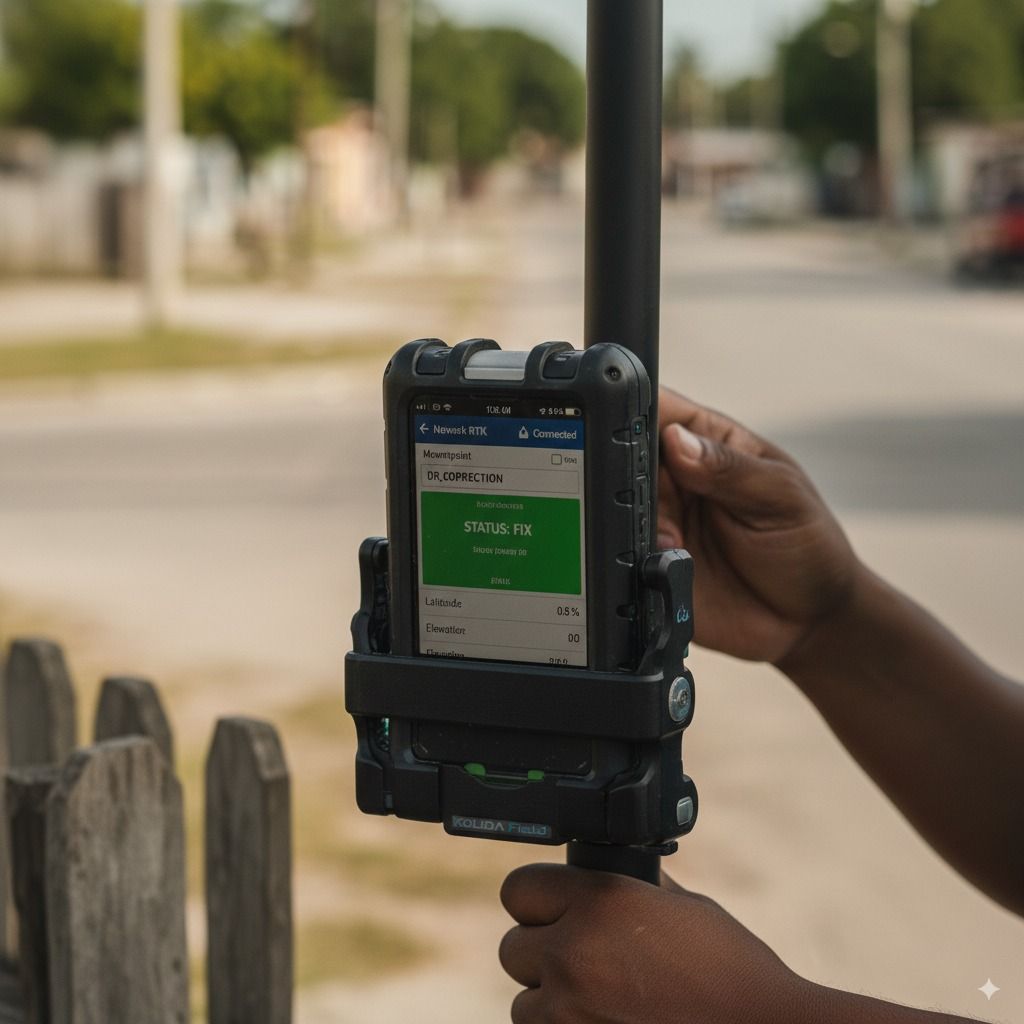

• NTRIP + CORS: el rover recibe correcciones desde una red de estaciones de referencia (CORS) usando un caster NTRIP (internet). Requiere cobertura de datos y credenciales.
• PPK/PPP: usado como respaldo o verificación cuando no hay datos móviles estables.

En ambos esquemas se controla calidad con indicadores como DOP (PDOP/HDOP), estado de solución (FIX), número de satélites y latencia de correcciones.

Flujo de trabajo — campo y oficina

1. Planeación: definición de alcance, densidad de puntos, precisión objetivo (p. ej., ±0.02 m planimetría), horarios con baja ionosfera y líneas de vista despejadas.
2. Control geodésico: verificación de benchmarks, CRS UTM 19N y datum vertical; si aplica, amarre a red CORS.
3. Montaje de base: trípode estable, altura medida, burbuja calibrada y antenna height registrada; si no hay punto conocido, ocupación PPK.
4. Conexión NTRIP (rover): credenciales, mountpoint, latencia < 2 s, verificación de FIX y PDOP < 2.5 (meta).

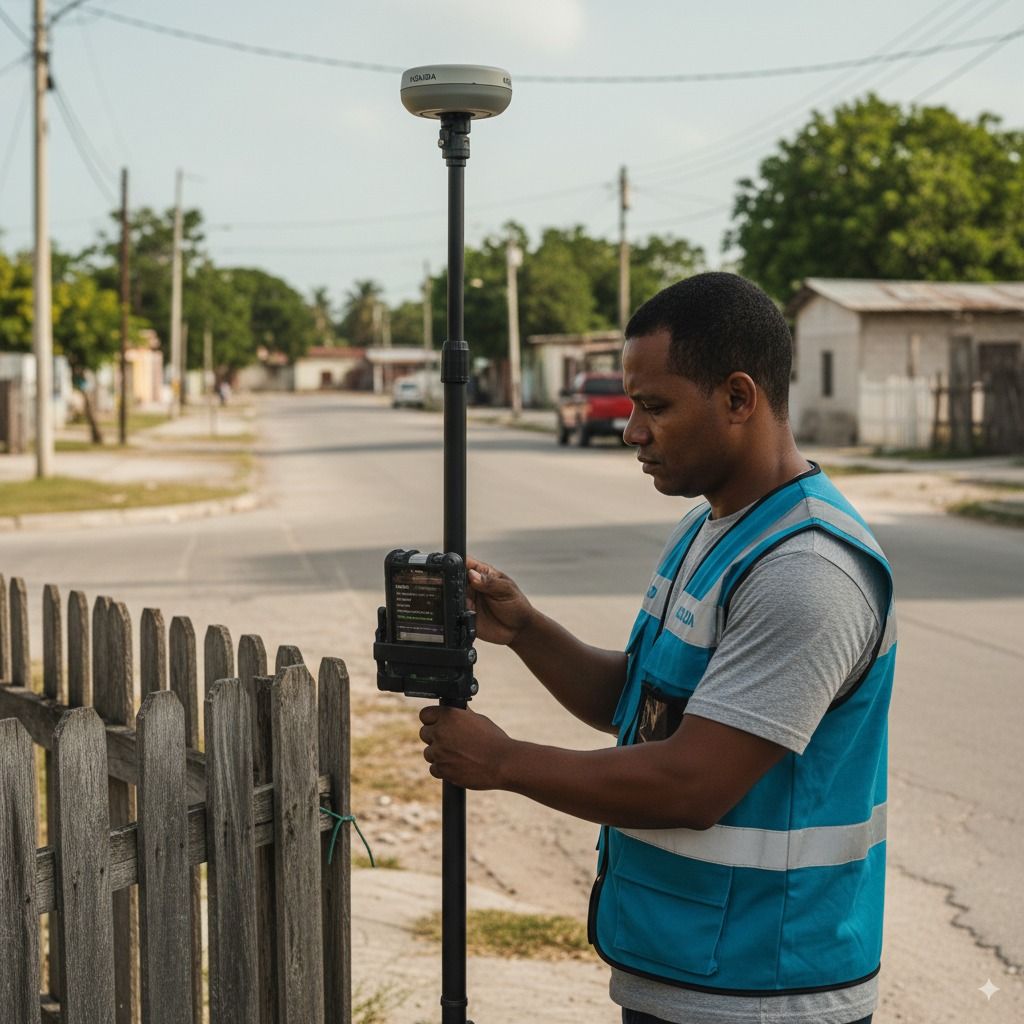

5. Captura RTK: tiempos de ocupación por tipo de punto (3–8 s en vértices, 10–20 s en GCP), repetición de puntos de control y cierre de polígonos.
6. Replanteos: tolerancias de llegada (p. ej., ±0.02 m H, ±0.03 m V), guía en tiempo real y validación con estación total si la obra lo exige.
7. Descarga y QA: verificación de RMSE, residuals, consistencia de alturas y comparación con controles.
8. Entregables: DWG/DXF, CSV (N,E,Z), KMZ, LandXML y reporte técnico con metadatos (equipos, CRS, fechas, precisión).

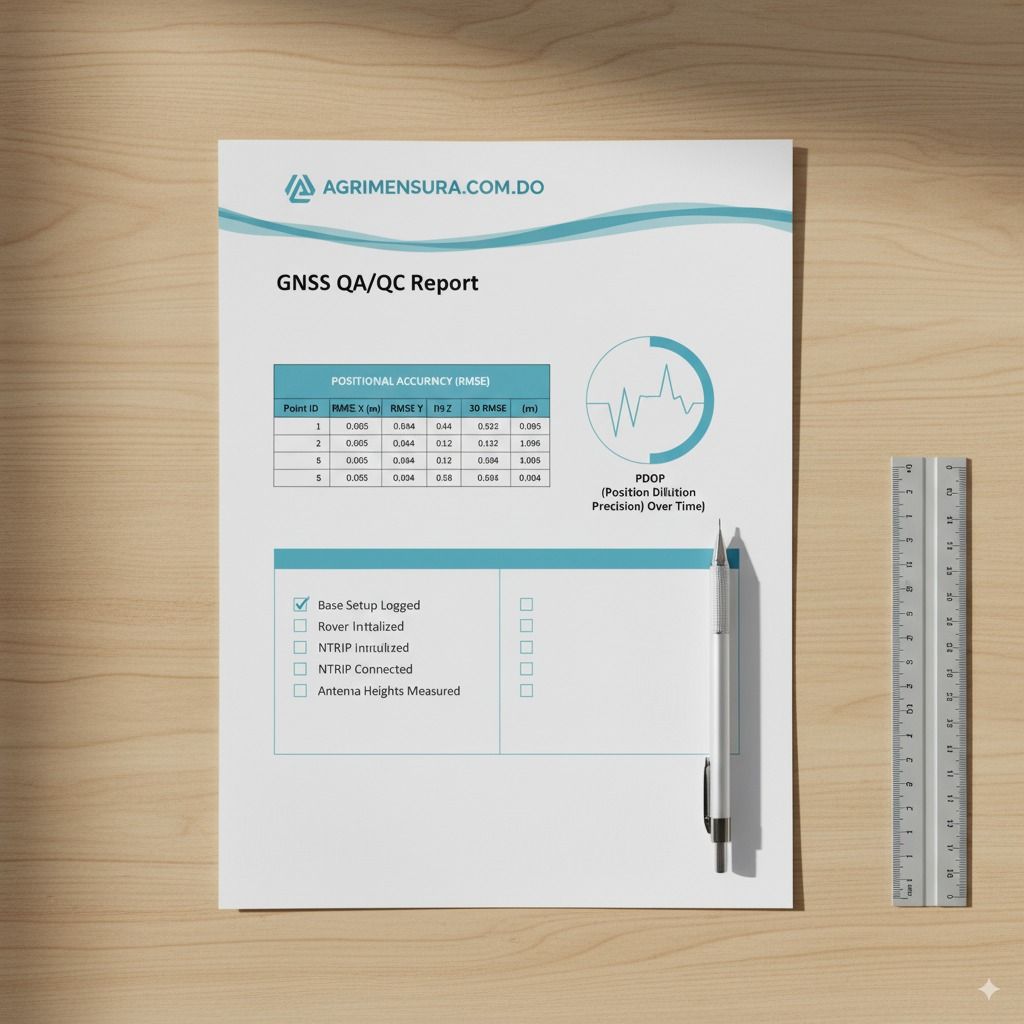

Control de calidad (RMSE, DOP, FIX)

Reportamos calidad con estándares reproducibles:

• RMSE (X/Y/Z) por tipo de punto y resumen global (meta típica: H ≤ 0.02 m, V ≤ 0.03–0.05 m según entorno y geoid).
• Indicadores de sesión: PDOP/HDOP, satélites, latencia, tiempo de ocupación, porcentaje de FIX.
• Controles repetidos: diferencia entre ocupaciones < tolerancia; loop closures en polígonos.
• Consistencia vertical: declaración del datum/geoid y chequeo con benchmarks.

Entregables y formatos

• DWG/DXF con capas normalizadas, simbología y metadatos.
• CSV (ID, Norte, Este, Cota, descripción), KMZ para revisión rápida.
• LandXML y shapefiles para GIS/ingenería.
• Informe técnico (metodología, equipos, CRS, RMSE, controles, fechas, fotografías).

Compatibilidad con estación total y dron

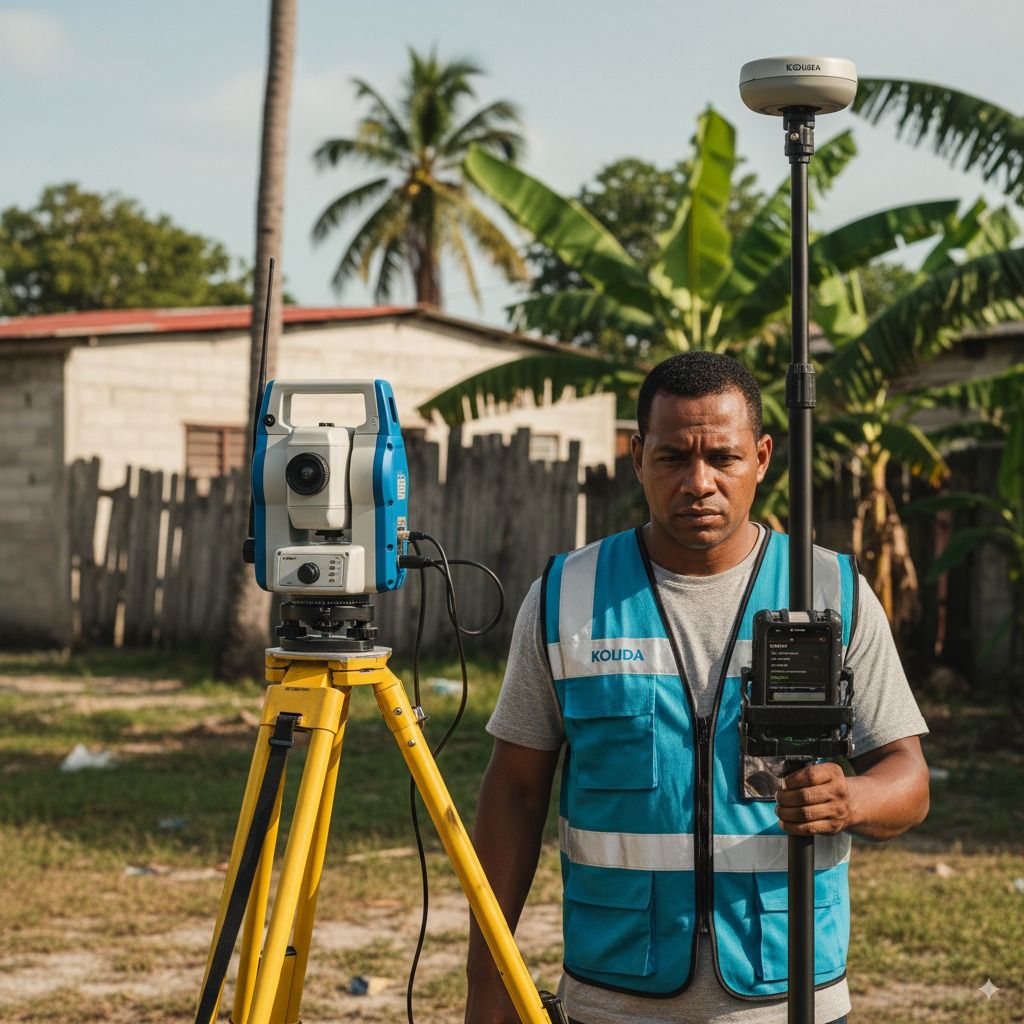

Integramos la topografía con GNSS con estación total (para detalles en sombra satelital o interiores) y con drones (GCP y verificación de ortofotos/DTM). Esta combinación acelera obra civil, urbanismo y control de calidad en replanteos finos.

Casos reales en República Dominicana

Santo Domingo Este — Levantamiento urbano: red de puntos GNSS con NTRIP, replanteo de ejes viales y GCP para ortofoto; RMSE H ≤ 0.02 m.

Santiago — Control de obra: base–rover con respaldo PPK; cierre de polígonos y controles cruzados con estación total.

Monte Plata — Perímetro rural: GNSS RTK en linderos y topografía de drenajes; integración a curvas de nivel para diseño de cunetas.

Normativa y recursos

Trabajamos conforme a buenas prácticas topográficas y, cuando aplica a mensuras/expedientes, alineados con la Ley 108-05 y la Res. 789-2022. Para cartografía y geodesia seguimos lineamientos del IGN RD. Conexiones NTRIP se realizan a casters autorizados de redes CORS en RD según disponibilidad.

• IGN RD — Instituto Geográfico Nacional
• Jurisdicción Inmobiliaria — RI.gob.do
• CODIA — Colegio Dominicano de Ingenieros, Arquitectos y Agrimensores
• BKG — Información técnica sobre NTRIP

Servicios relacionados: Levantamientos Topográficos • Replanteo de Obras • Fotogrametría con Dron • Contacto

Preguntas frecuentes — topografía con GNSS

¿Qué precisión puedo esperar con RTK?

En condiciones favorables, planimetría en el orden de centímetros (p. ej., ±0.02 m) y altimetría dependiente del geoid/datum vertical. Se reporta RMSE y DOP.

¿Qué pasa si falla la conexión NTRIP?

Usamos base local o PPK como respaldo. También se puede posprocesar para verificación de puntos clave.

¿Entregan formatos CAD y GIS?

Sí. DWG/DXF, CSV, KMZ, LandXML y shapefiles, además del informe técnico y metadatos.

¿Trabajan en todo el país?

Sí. Santo Domingo, Distrito Nacional y toda RD; consultorías remotas y trabajos presenciales.

¿Se puede combinar con estación total y dron?

Sí. GNSS establece el marco geodésico, la estación total detalla y el dron aporta ortofoto/DTM/GCP para ingeniería.
