¿Qué son los levantamientos topográficos y por qué son importantes?
Un levantamiento topográfico es el proceso de medir y representar las características físicas de un terreno. Este procedimiento incluye información clave como altitud, límites y pendientes, aspectos indispensables para diseñar infraestructuras seguras y precisas.
Estas mediciones se utilizan en una amplia variedad de proyectos, desde carreteras hasta edificios y sistemas de drenaje, asegurando que los diseños sean viables y cumplan con las normativas vigentes.
Tipos principales de levantamientos y sus usos
Dependiendo de los objetivos del proyecto, se pueden realizar diferentes tipos de levantamientos:
- Levantamiento planimétrico: Representa puntos en un plano horizontal, ideal para diseños preliminares.
- Levantamiento altimétrico: Destaca las elevaciones del terreno y es fundamental para obras con desniveles significativos.
- Levantamiento catastral: Define límites legales de terrenos y propiedades.
- Levantamiento de construcción: Garantiza la ubicación precisa de estructuras según el diseño.
Pasos para realizar un levantamiento de terreno

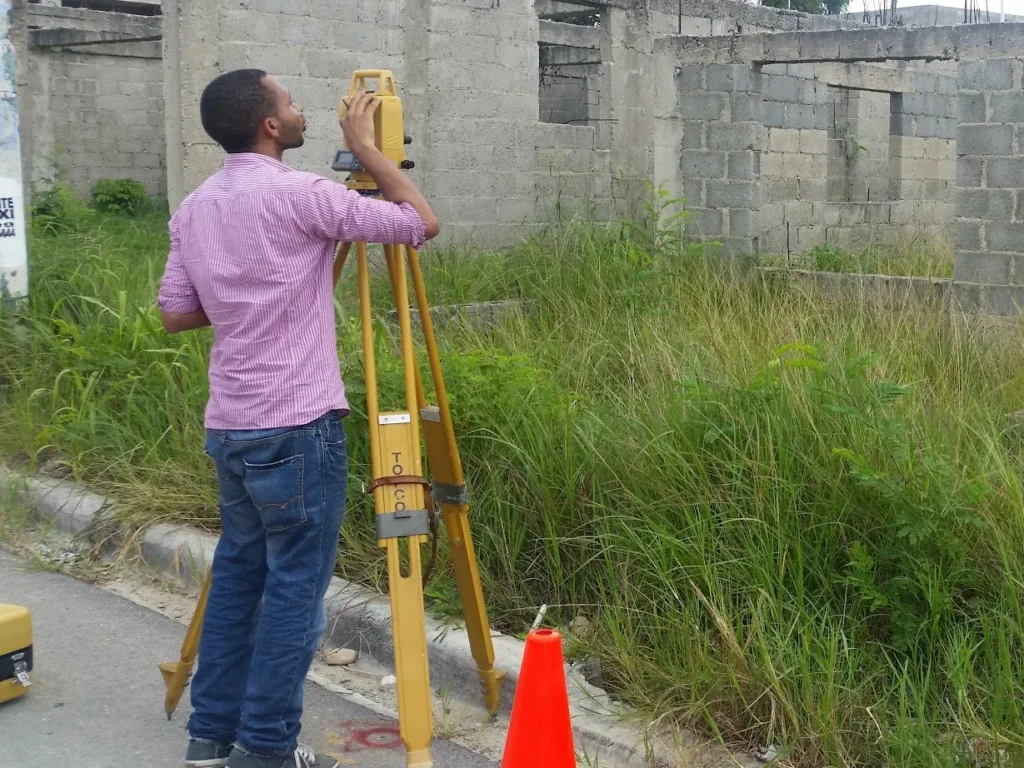

El proceso incluye la selección de equipos especializados como estaciones totales, teodolitos y GPS, que permiten recopilar datos con gran precisión. Posteriormente, la información se procesa en programas como AutoCAD para generar mapas y planos detallados.
Los agrimensores también toman puntos de referencia para ajustar los diseños a las condiciones reales del terreno, asegurando que los proyectos sean ejecutados con precisión y eficiencia.
Beneficios de las mediciones topográficas en construcción
Sin levantamientos precisos, los proyectos de construcción estarían expuestos a riesgos técnicos y legales. Este proceso es clave para garantizar que las obras sean seguras, cumplan las normativas y respeten las características del entorno.
Por ejemplo, en proyectos de urbanización, un buen levantamiento permite optimizar el uso del terreno, minimizando el impacto ambiental y los costos adicionales por ajustes de obra.
Explora más sobre topografía y construcción
Si deseas explorar más sobre temas similares, consulta los siguientes artículos de nuestro blog:
Referencia oficial: Instituto Geográfico Nacional.
Los tipos de levantamiento y para qué sirve cada uno
«Levantamiento topográfico» es un término general. Lo que usted necesita depende de para qué lo va a usar.
- Levantamiento planimétrico. Solo posición horizontal: linderos, construcciones, elementos existentes. Es el que sirve para definir la parcela.
- Levantamiento altimétrico o de curvas de nivel. Añade la altura. Necesario para movimiento de tierra, drenaje y diseño vial.
- Levantamiento as-built. Lo realmente construido, que casi nunca coincide al centímetro con el proyecto. Imprescindible para ampliar, mantener o certificar una obra.
- Levantamiento catastral. El orientado al expediente ante Mensuras Catastrales, con los requisitos formales que exige la Jurisdicción Inmobiliaria.
- Levantamiento arquitectónico. El interior de una edificación, con sus medidas reales. Se usa para remodelaciones y para constituir condominios.
Cómo se hace, en la práctica
El procedimiento estándar de un levantamiento nuestro tiene cuatro fases:
Reconocimiento. Se recorre el terreno, se identifican los vértices y los elementos a levantar, y se decide dónde colocar la red de apoyo.
Establecimiento de la red. Se materializan y se miden con GNSS los puntos base que darán posición absoluta a todo lo demás.
Levantamiento de detalle. Se toman los puntos que definen linderos, construcciones, accidentes del terreno y servicios.
Gabinete. Se procesan los datos, se calcula el cierre, se dibuja el plano y se verifica contra puntos de control independientes.
Qué preguntar antes de contratar
Tres preguntas que separan un trabajo verificable de uno que no lo es: ¿en qué sistema de coordenadas van a entregar? ¿qué error de cierre obtuvieron? ¿el plano va firmado por un agrimensor colegiado? Si las tres respuestas son claras, el trabajo le va a servir. Si alguna es evasiva, va a tener problemas cuando el plano tenga que enfrentarse a un banco, a un ayuntamiento o a un vecino.
